Cuando alguien pide una broca de carburo de alta precisión para perforar una placa de circuito impreso, un componente aeroespacial de titanio o un implante ortopédico de acero inoxidable, está pidiendo un nivel de exactitud geométrica que no puede lograrse con abrasivos convencionales. El diámetro debe ser correcto hasta la décima de milímetro. El ángulo de punta debe ser exacto. Los canales de evacuación de viruta deben tener el perfil preciso que permita que el material salga sin romper la herramienta. Y todo eso se define en el proceso de rectificado, no en la elección del grado de carburo.
Las brocas de carburo de precisión son el resultado de un proceso de manufactura donde cada operación de rectificado tiene tolerancias de centésimas de milímetro. Las ruedas de diamante son las únicas herramientas que pueden producir esas tolerancias de forma consistente, a lo largo de series de producción que pueden ser de miles de unidades.
Por qué el carburo de tungsteno solo puede rectificarse con diamante
El carburo de tungsteno (WC-Co) que se usa en las brocas de carburo de alta prestación tiene una dureza que varía entre 1,200 y 1,800 HV dependiendo del grado y el contenido de cobalto. Es un material extraordinariamente duro y res
istente al desgaste, que es exactamente la razón por la que se usa para fabricar herramientas de corte. Pero esa misma dureza lo hace imposible de rectificar eficientemente con abrasivos convencionales de óxido de aluminio o carburo de silicio.
El diamante, con una dureza de 7,000 a 10,000 HV, es el único abrasivo con margen suficiente para trabajar el carburo de tungsteno de forma eficiente. Las ruedas de diamante con liga de resina fenólica o poliimida son el estándar en la industria de fabricación de herramientas de corte desde hace décadas, precisamente porque ninguna otra combinación puede producir el Ra de filo menor a 0.2 µm que requieren las brocas de carburo de alta precisión.
Las operaciones de rectificado en la fabricación de brocas de carburo
Una broca de carburo helicoidal completa no se produce en una sola operación. En un centro de afilado CNC de 5 ejes, se realizan múltiples operaciones de rectificado secuenciales, cada una con una geometría de rueda y una granulometría específica:
- Rectificado del cuerpo cilíndrico: Lleva el diámetro de la broca a la dimensión final con tolerancias de ±0.003 a ±0.005 mm. Se usan ruedas de diamante de grano D46 a D76 con liga de resina para remover el exceso de material sin generar calor excesivo en el carburo.
- Rectificado de los canales helicoidales: Los flutes o canales de evacuación de viruta se generan con ruedas de perfil de diamante que deben mantener exactamente la forma del canal a lo largo de toda la longitud de la hélice. La liga electrochapada es frecuentemente la mejor opción aquí, porque mantiene el perfil sin dressing entre piezas.
- Rectificado de la punta: El ángulo de punta y las superficies de desprendimiento se generan con ruedas de diamante de perfil, generalmente en grano D35 a D46. Es la operación más crítica porque define directamente el comportamiento de la broca en el primer contacto con el material a perforar.
- Operación de acabado del filo: La última pasada sobre el filo cortante usa granulometrías de D10 a D25 con liga de resina poliimida para producir el Ra final del filo. Un filo con Ra menor a 0.1 µm genera menos fricción en corte, evacúa mejor la viruta y dura significativamente más que uno con Ra de 0.3 µm o superior.
Cada una de estas operaciones requiere ruedas de diamante con especificaciones distintas. No existe una “rueda universal” para fabricar brocas de carburo de alta precisión.
Las microbrocas: Cuando la precisión se mide en micras
Las microbrocas son brocas de carburo con diámetros de 0.1 a 3 mm, usadas para perforar materiales en aplicaciones donde el agujero tiene que ser tan pequeño que la propia herramienta se convierte en el factor limitante del proceso. Son el componente central de la fabricación de placas de circuito impreso (PCB), los dispositivos médicos de mínima invasión, los componentes de inyección de combustible en motores de alta eficiencia y los sistemas ópticos de precisión.
Para producir microbrocas con diámetros de 0.3 mm o menos, las tolerancias de rectificado se reducen a ±0.001 mm o menos. El runout del husillo de la rectificadora, la rigidez del montaje de la pieza y el desgaste de la rueda abrasiva entre piezas son factores que a esa escala tienen impacto directo en el resultado. Una rueda de diamante que pierde 2 µm de diámetro entre el primer y el décimo ciclo de dressing ya introduce una variación inaceptable en el diámetro final de la microbroca.
Las microbrocas de carburo para fabricación de PCB se producen en lotes de cientos o miles de unidades con tolerancias de diámetro de ±1 µm. Eso equivale a una milésima de milímetro. El único abrasivo que puede mantener esa consistencia a lo largo de toda la serie es el diamante en liga de resina poliimida o electrochapada, dependiendo del diseño de la herramienta.
Cómo las ruedas de Eagle intervienen en este proceso

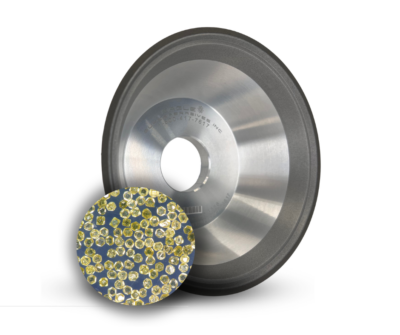

Eagle Superabrasivos fabrica ruedas de diamante específicamente formuladas para el rectificado de brocas de carburo, desde herramientas de diámetro estándar hasta microbrocas de diámetro submilimétrico. Las variables que definen esa especificación no son genéricas:
- El grado de carburo. Un carburo con 6% de cobalto y uno con 12% de cobalto tienen durezas distintas y responden de forma diferente a la misma rueda. La concentración de diamante y la dureza de la liga deben ajustarse al grado específico de carburo para evitar que la rueda actúe dura y genere calor, o que actúe blanda y se desgaste demasiado rápido.
- La operación. Las ruedas de desbaste (D76-D107), semiacabado (D46-D76) y acabado (D10-D35) tienen especificaciones completamente distintas. Usar una rueda de desbaste para la operación de acabado es uno de los errores más frecuentes y más costosos en la fabricación de brocas de carburo.
- La máquina disponible. Las ruedas de Eagle se especifican considerando el husillo, la rigidez de la máquina y la velocidad periférica disponible. Una rueda diseñada para una Walter Helitronic con husillo de alta velocidad no tiene las mismas especificaciones que una para una rectificadora convencional de menor potencia.
- El Ra objetivo. El acabado superficial del filo que requiere una microbroca para PCB no es el mismo que el de una broca para titanio aeroespacial. La granulometría final y la liga se definen en función del Ra que la aplicación exige.
Brocas de carburo en la industria mexicana
La fabricación y el reacondicionamiento de brocas de carburo de precisión tienen presencia en los principales clusters industriales de México. En Guadalajara, la industria electrónica consume microbrocas de PCB en volúmenes significativos para la manufactura de placas de circuito. En Monterrey y el Bajío, la industria automotriz y metalmecánica usa brocas de carburo de mayor diámetro para componentes de motor, transmisión y tren motriz. En Querétaro y Baja California, la industria aeroespacial requiere brocas de carburo con tolerancias especialmente estrictas para perforación de compuestos de fibra de carbono y aleaciones de titanio.
En todos esos contextos, la calidad del filo de la broca depende de las ruedas de diamante que se usaron para fabricarla o para reacondicionar su filo una vez desgastado. Un reacondicionamiento correcto con las ruedas adecuadas puede recuperar el 80 a 90% de la geometría original de la broca y extender significativamente su vida útil total.
El reacondicionamiento: La segunda vida de las brocas de carburo
Las brocas de carburo de calidad no se descartan cuando pierden el filo. Se reacondicionan. El proceso de reafilado, cuando se realiza correctamente con las ruedas de diamante adecuadas, restaura la geometría de punta, el ángulo de desprendimiento y el Ra del filo a valores cercanos a los originales.
El límite del reacondicionamiento es el diámetro: Cada ciclo de reafilado consume una pequeña cantidad de material en el extremo de la broca, reduciendo su longitud útil. Dependiendo del diámetro y del tipo de broca, se pueden realizar entre 3 y 8 ciclos de reafilado antes de que la geometría ya no pueda restaurarse correctamente. Un reafilado con la rueda incorrecta, ya sea por granulometría, liga o concentración, remueve más material del necesario y acorta esa vida útil disponible innecesariamente.
Preguntas frecuentes
¿Por qué las brocas de carburo necesitan ruedas de diamante para su fabricación?
El carburo de tungsteno tiene una dureza de 1,200 a 1,800 HV, muy por encima de lo que los abrasivos convencionales pueden rectificar eficientemente. El diamante, con 7,000 a 10,000 HV, es el único abrasivo con margen suficiente para producir los filos de Ra menor a 0.2 µm que requieren las brocas de carburo de alta precisión. Sin ruedas de diamante, no es posible fabricar ni reacondicionar brocas de carburo de calidad industrial.
¿Qué tipo de rueda de diamante se usa para fabricar brocas de carburo?
Depende de la operación. Para desbaste del cuerpo cilíndrico: Ruedas de diamante D46-D76 con liga de resina fenólica. Para rectificado de canales helicoidales: Ruedas de diamante electrochapadas de perfil. Para rectificado de punta: Ruedas de diamante D35-D46 con liga de resina. Para acabado del filo: Ruedas de diamante D10-D25 con liga de resina poliimida. Cada operación requiere una especificación distinta. Para más información sobre cómo seleccionar la liga correcta, consulta nuestro blog sobre ruedas de diamante: Qué liga dura más.
¿Cuántas veces se puede reafilar una broca de carburo?
Depende del diámetro y del diseño de la herramienta, pero en general entre 3 y 8 ciclos de reacondicionamiento son posibles antes de que la longitud útil de la broca sea insuficiente. Un reafilado correcto con las ruedas de diamante adecuadas, que remueve el mínimo material necesario para restaurar la geometría, maximiza el número de ciclos disponibles.
¿Qué diferencia hay entre rectificar una broca de carburo estándar y una microbroca?
En esencia, el proceso es similar, pero las tolerancias se reducen drásticamente. Una broca de carburo estándar de 6 mm puede producirse con tolerancias de ±0.005 mm. Una microbroca de 0.3 mm requiere tolerancias de ±0.001 mm o menos. A esa escala, el runout del husillo, la rigidez del montaje y el desgaste de la rueda entre piezas tienen un impacto directo en el resultado. La liga de resina poliimida y las ruedas electrochapadas son las opciones estándar para microbrocas precisamente porque ofrecen mayor estabilidad dimensional y menor variación de proceso.
¿Eagle Superabrasivos fabrica ruedas específicas para brocas de carburo?
Sí. Eagle Superabrasivos fabrica ruedas de diamante para todas las operaciones del proceso de fabricación de brocas de carburo, desde el desbaste inicial hasta la operación de acabado de filo. Las especificaciones se definen en función del grado de carburo, la operación, la máquina disponible y el Ra objetivo. Puedes solicitar una consulta técnica gratuita para definir la especificación correcta para tu proceso de fabricación o reafilado.
Conclusión
Las brocas de carburo de alta precisión no son solamente el resultado de elegir el grado correcto de carburo de tungsteno. Son el resultado de un proceso de rectificado bien ejecutado, con las ruedas de diamante correctas para cada operación. El filo que define si una broca dura 500 o 5,000 agujeros se produce en los últimos micrómetros del proceso de rectificado, con la granulometría y la liga adecuadas para el material y la aplicación.
En Eagle Superabrasivos fabricamos ruedas de diamante para el rectificado de brocas de carburo en todas las operaciones y para todos los diámetros, desde herramientas estándar hasta microbrocas de uso aeroespacial, médico y electrónico. Contáctanos aquí y un ingeniero de aplicaciones definirá la especificación correcta para tu proceso.
