En un taller de moldes de inyección en el Estado de México, una máquina de electroerosión por penetración talla cavidades en acero H13 endurecido a 52 HRC con tolerancias de ±5 µm. En una planta de estampado en Querétaro, la máquina de electroerosión genera canales internos en troqueles de acero D2 que ninguna herramienta de corte convencional puede alcanzar. En una empresa aeroespacial en Chihuahua, la electroerosión por hilo secciona componentes de Inconel con bordes rectos y sin zona afectada por calor mecánico.
En todos estos casos, el electrodo es el componente más crítico de la máquina de electroerosión. Y cuando el proceso exige alta conductividad eléctrica combinada con resistencia extrema al desgaste por arco, la aleación de cobre-tungsteno es el material de referencia. Pero hay un paso que determina la calidad de todo lo que produce la máquina de electroerosión: El rectificado de ese electrodo con ruedas de diamante. Esta guía explica por qué.
Cómo funciona una máquina de electroerosión
La máquina de electroerosión, o EDM (Electrical Discharge Machining), es un proceso de maquinado no convencional en el que el material se remueve de la pieza mediante descargas eléctricas controladas entre el electrodo y la pieza de trabajo, sin contacto mecánico directo entre ambos.
El proceso ocurre en un fluido dieléctrico (generalmente aceite o agua desionizada) que actúa como aislante hasta que la tensión eléctrica supera el umbral de ruptura. En ese momento se produce una descarga de plasma a temperatura de 8,000 a 12,000°C que funde y evapora microscópicas partículas del material. El fluido dieléctrico evacua esas partículas y restablece las condiciones para la siguiente descarga, que ocurre miles de veces por segundo.
Las ventajas de la máquina de electroerosión son específicas y no tienen equivalente en el maquinado convencional:
- Sin contacto mecánico. No hay fuerzas de corte que deformen la pieza o causen microfisuras en materiales frágiles.
- Independencia de la dureza del material. La máquina de electroerosión puede trabajar cualquier material conductor eléctrico independientemente de su dureza. Acero D2 a 62 HRC, Inconel 718, carburo de tungsteno sólido o titanio aeroespacial se maquinan con la misma facilidad que el acero suave.
- Geometrías imposibles para herramientas convencionales. Canales internos con radios menores a 0.1 mm, agujeros con relación profundidad-diámetro mayor a 20:1 y cavidades con paredes verticales perfectas son posibles con EDM.
- Acabado superficial controlable. Ajustando los parámetros de descarga, la máquina de electroerosión puede producir acabados desde Ra 3 µm en desbaste hasta Ra 0.1 µm en superacabado sin cambiar la herramienta.
Los dos tipos de máquina de electroerosión y sus electrodos
EDM por penetración (Die Sinking)
Un electrodo con la forma negativa de la cavidad deseada se acerca a la pieza y produce descargas que generan la forma positiva en el material. Es el proceso estándar para fabricación de moldes de inyección y troqueles de estampado en la industria mexicana. Los electrodos para este tipo de máquina de electroerosión se fabrican típicamente en grafito o en aleaciones de cobre-tungsteno, dependiendo del acabado y la precisión requeridos.
EDM por hilo (Wire EDM)
Un hilo de latón o cobre de diámetro entre 0.1 y 0.3 mm actúa como electrodo continuo para seccionar la pieza con un kerf mínimo. Es el proceso más usado para punzones, matrices de corte y componentes aeroespaciales de materiales difíciles. En este tipo de máquina de electroerosión, el hilo se consume continuamente y no requiere electrodo de cobre-tungsteno.
El electrodo de cobre-tungsteno: Por qué es el material de referencia
El electrodo es el componente que más afecta la calidad y la velocidad de todo lo que produce la máquina de electroerosión. Los materiales más comunes son el grafito y la aleación de cobre-tungsteno (CuW). Cada uno tiene su dominio de aplicación:
| Propiedad | Cobre-tungsteno (CuW) | Grafito |
|---|---|---|
| Conductividad eléctrica | Alta (60-80% IACS) | Media |
| Resistencia al desgaste por arco | Muy alta | Media |
| Tasa de desgaste del electrodo | Muy baja (1-3%) | Media-alta (5-20%) |
| Acabado superficial obtenible | Muy fino (Ra menor 0.2 µm) | Fino (Ra 0.4-1.6 µm) |
| Maquinabilidad del electrodo | Media (requiere diamante) | Alta (carburo funciona) |
| Aplicación óptima | Cavidades de precisión, acabado fino | Desbaste rápido, geometrías grandes |
| Costo | Alto | Bajo-medio |
Por qué el electrodo de cobre-tungsteno requiere ruedas de diamante para su rectificado
Aquí es donde el proceso de la máquina de electroerosión se conecta directamente con las herramientas abrasivas. La aleación CuW (típicamente 70 a 80% de tungsteno y 20 a 30% de cobre por peso) tiene una dureza de 200 a 280 HV. Aunque es maquinable con carburo en operaciones de desbaste, el rectificado de precisión para generar los perfiles exactos del electrodo requiere ruedas de diamante por tres razones fundamentales:
- Tolerancias de décimas de micrómetro. Un electrodo de cavidad de molde debe reproducir su perfil con tolerancias de ±2 a 5 µm. Esa precisión no es alcanzable con carburo convencional en materiales CuW. Solo las ruedas de diamante con liga de resina de grano fino (D15 a D46) producen esa exactitud dimensional.
- Acabado superficial del electrodo se transfiere a la pieza. La rugosidad superficial del electrodo se replica parcialmente en la cavidad generada por la máquina de electroerosión. Un electrodo con Ra 0.1 µm produce un acabado de cavidad más fino que uno con Ra 0.4 µm. El rectificado de acabado del electrodo con diamante de grano muy fino (D3 a D15) es el último paso antes de montar el electrodo en la máquina.
- El tungsteno desgasta las herramientas de carburo. El contenido de tungsteno del CuW tiene una dureza de 3,400 HV. En rectificado de precisión con pasadas finas, ese tungsteno genera desgaste acelerado en herramientas de carburo convencionales. El diamante (7,000 a 10,000 HV) lo supera con holgura.
El principio clave: La calidad del electrodo de cobre-tungsteno determina la calidad de la cavidad que produce la máquina de electroerosión. Y la calidad del electrodo depende directamente de la precisión del rectificado con ruedas de diamante. Las tres etapas están conectadas.
Cómo se rectifica un electrodo de cobre-tungsteno con ruedas de diamante
El proceso de rectificado de electrodos para máquina de electroerosión varía según la geometría requerida:
- Rectificado cilíndrico de electrodos de varilla. Los electrodos de varilla para agujeros EDM se rectifican a diámetros desde 0.1 mm con tolerancias de ±1 µm usando ruedas de diamante de liga resina de grano fino en rectificadoras cilíndricas CNC.

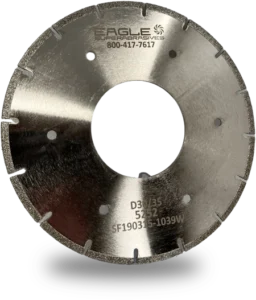

- Rectificado de perfil para cavidades complejas. Los electrodos de perfil para cavidades de moldes se rectifican con ruedas de diamante electrochapadas de forma en máquinas de rectificado 5 ejes. Para más detalle sobre este tipo de rueda, consulta nuestro blog sobre rueda de esmeril electrochapada.
- Rectificado plano de superficie del electrodo. La base plana del electrodo que se monta en el portaelectrodo de la máquina de electroerosión debe ser perfectamente plana y perpendicular. Se rectifica con ruedas de diamante de copa en rectificadoras de superficie.
Aplicaciones de la máquina de electroerosión con electrodo de cobre-tungsteno en México
Fabricación de moldes de inyección de plástico
México cuenta con más de 1,500 empresas fabricantes de moldes, concentradas en el Estado de México, Jalisco, Nuevo León y Guanajuato. La máquina de electroerosión por penetración con electrodos de cobre-tungsteno es el proceso estándar para generar cavidades de alta precisión en aceros P20, H13 y 420SS. Los electrodos de CuW permiten obtener acabados Ra menores a 0.4 µm en las superficies de moldes para lentes, pantallas y componentes de precisión donde el grafito no llega.
Manufactura de troqueles de estampado
En el Bajío, Nuevo León y Coahuila, la industria automotriz consume troqueles de acero D2 y M2 para estampado de lámina. La máquina de electroerosión genera los radios interiores de las matrices con precisiones que el fresado no puede lograr en materiales a plena dureza. El electrodo de cobre-tungsteno es preferido sobre el grafito cuando se requieren acabados finos en el filo de corte del troquel.
Componentes aeroespaciales en materiales difíciles
En el corredor aeroespacial de Querétaro y Chihuahua, la máquina de electroerosión trabaja aleaciones de níquel (Inconel 718, Waspaloy) y titanio que desgastan rápidamente las herramientas de corte convencionales. La electroerosión elimina esa restricción porque su tasa de remoción es independiente de las propiedades mecánicas del material. Para aplicaciones de rectificado complementarias al EDM en materiales aeroespaciales, visita nuestra sección de aplicaciones industriales.
Generación de microgeometrías para industria médica y electrónica
La industria médica y electrónica en Guadalajara, CDMX y Monterrey utiliza la máquina de electroerosión para generar microgeometrías: orificios de 0.1 mm, canales de 0.05 mm de ancho y texturas superficiales controladas en moldes para dispositivos médicos. En esta escala, los electrodos de cobre-tungsteno rectificados con diamante de grano ultrafino son la única opción técnica viable.
Preguntas frecuentes
¿La máquina de electroerosión puede trabajar todos los metales?
La máquina de electroerosión puede trabajar cualquier material conductor eléctrico, independientemente de su dureza. Aceros de cualquier dureza, aleaciones de titanio, Inconel, carburo de tungsteno sólido y aluminio son todos maquinables por EDM. Los materiales no conductores como la cerámica técnica, el vidrio o los plásticos no son maquinables por EDM convencional. Para esos materiales, las ruedas de diamante abrasivo son la alternativa correcta.
¿Por qué el cobre-tungsteno produce mejor acabado que el grafito en la máquina de electroerosión?
El grafito tiene mayor facilidad de maquinado pero una tasa de desgaste del electrodo más alta (5 a 20%) y produce acabados superficiales menos finos. El cobre-tungsteno tiene una tasa de desgaste de 1 a 3% y puede producir acabados Ra menores a 0.2 µm en cavidades de moldes de precisión. Para desbaste de volumen donde el acabado no es crítico, el grafito es más económico. Para cavidades de alta precisión en la máquina de electroerosión, el CuW justifica su mayor costo.
¿Qué rueda de diamante se usa para rectificar electrodos de cobre-tungsteno?
Depende de la geometría del electrodo y el acabado requerido. Para rectificado cilíndrico de varillas, ruedas de diamante de liga resina fenólica con grano D15 a D46. Para perfiles complejos de cavidades, ruedas electrochapadas de forma. Para acabado superficial fino del electrodo, diamante de grano D3 a D15 en liga poliimida.
¿Cómo afecta la calidad del rectificado del electrodo al resultado en la máquina de electroerosión?
Directamente. La precisión dimensional del electrodo se transfiere a la cavidad con un error de forma proporcional al desgaste del electrodo durante el proceso. Un electrodo con perfil fuera de tolerancia produce una cavidad fuera de tolerancia en la máquina de electroerosión. Por eso el rectificado de precisión con ruedas de diamante no es un paso opcional, sino la base de la calidad final de la pieza.
¿Dónde puedo definir qué rueda de diamante necesito para mis electrodos EDM?
Los parámetros clave son: Material del electrodo (CuW, grafito, cobre), geometría del perfil, tolerancia dimensional requerida y acabado superficial objetivo (Ra). Con esa información podemos definir la liga, el grano y la concentración correctos para el rectificado de tus electrodos. Puedes solicitar una consulta técnica gratuita y un ingeniero de aplicaciones te asesorará.
Conclusión
La máquina de electroerosión es una de las tecnologías de maquinado más versátiles de la industria mexicana. Su capacidad de trabajar cualquier material conductor independientemente de su dureza, de generar geometrías imposibles para herramientas de corte convencionales y de producir acabados superficiales de alta calidad la convierte en el proceso de referencia para moldes, troqueles y componentes aeroespaciales de precisión.

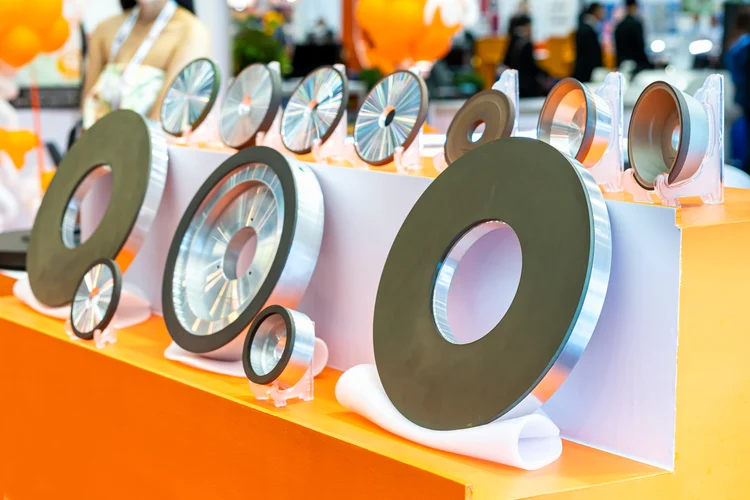

Y en ese proceso, el electrodo de cobre-tungsteno es la herramienta que define la calidad de la cavidad. Y las ruedas de diamante son las que definen la calidad del electrodo. En Eagle Superabrasives fabricamos ruedas de diamante de precisión para rectificado de electrodos EDM en todas las ligas y granulometrías. Contáctanos aquí y un ingeniero de aplicaciones te ayudará a definir la especificación correcta.
