Insertos de carburo, PCD y PCBN: Cuándo el carburo ya no es suficiente

Para la mayoría de las operaciones de torneado, fresado y taladrado en la industria manufacturera, los insertos de carburo de tungsteno hacen bien su trabajo. Son accesibles, están disponibles en cualquier distribuidor industrial del país y hay décadas de experiencia acumulada sobre cómo usarlos. Para acero bajo en carbono, fundición dúctil, aluminio de baja aleación y la mayoría de los materiales de uso general, el carburo cubre el proceso correctamente.

Pero hay materiales y condiciones donde los insertos de carburo no son suficientes. No porque sean de mala calidad, sino porque el material que se está mecanizando los desgasta más rápido de lo que cualquier optimización de parámetros puede compensar. En esos casos, los compactos de PCD (Diamante Policristalino) y PCBN (Nitruro de Boro Cúbico Policristalino) son la solución técnicamente correcta.

El límite del inserto de carburo

Un inserto de carburo de tungsteno tiene una dureza típica de 1,200 a 1,800 HV. El problema aparece cuando el material trabajado ataca el filo del carburo por mecanismos que su dureza no puede resistir: alta abrasividad en aluminio con silicio, tendencia a filo recrecido en cobre y aluminio blando, alta dureza en grafito para electrodos EDM, y temperatura excesiva en acero endurecido sobre 45 HRC y superaleaciones de níquel. En todos esos escenarios, el problema no se resuelve cambiando de proveedor de insertos de carburo ni ajustando parámetros. Se resuelve cambiando el abrasivo.

PCD: Cuando el problema es la abrasividad del material

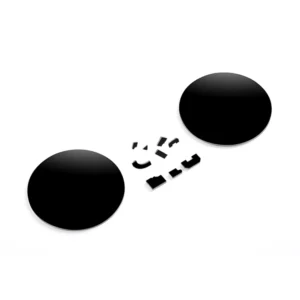

El Diamante Policristalino (PCD) tiene una dureza de 7,000 a 10,000 HV y una resistencia al desgaste de 50 a 200 veces mayor que el inserto de carburo en materiales altamente abrasivos. Los materiales donde el PCD produce los mejores resultados en la industria manufacturera mexicana son el aluminio con alto contenido de silicio (AlSi), el cobre y sus aleaciones, el grafito para electrodos EDM, los materiales compuestos de fibra de carbono (CFRP) y los materiales de madera de alta densidad como MDF y tablero de partículas con resinas abrasivas.

Una restricción fundamental del PCD: No puede usarse en materiales ferrosos. El diamante contiene carbono que reacciona con el hierro a las temperaturas de corte, grafitizando el filo y produciendo desgaste acelerado. Para acero, fundición y superaleaciones de níquel, el PCBN es la herramienta correcta, no el PCD.

PCBN: Cuando el problema es la dureza del material ferroso

El Nitruro de Boro Cúbico Policristalino (PCBN) tiene una dureza de 3,500 a 4,500 HV y es estable frente al hierro hasta 1,400°C. Su aplicación más conocida es el torneado duro: mecanizado de aceros endurecidos entre 45 y 68 HRC produciendo rugosidades superficiales (Ra) de 0.4 a 0.8 µm y tolerancias de ±0.005 mm, eliminando en muchos casos la operación de rectificado posterior. Para más información sobre cuándo elegir entre diamante y CBN, consulta nuestro blog sobre disco CBN o diamante: ¿Cuál rueda de rectificado elegir?

El costo real: Por qué PCD y PCBN son más baratos de lo que parecen

El precio de un inserto de PCD o PCBN puede ser de cinco a quince veces mayor que el de un inserto de carburo equivalente. Pero el costo que importa es el costo por pieza producida: precio del inserto dividido entre la cantidad de piezas que produce, más el tiempo de parada de máquina para cambio de herramienta, más el costo de las piezas rechazadas. Cuando un inserto de carburo produce 50 piezas y un inserto de PCD produce 3,000 en la misma operación, el cálculo cambia radicalmente.

Cómo se rectifican los insertos de PCD y PCBN

Tanto el PCD como el PCBN requieren ruedas de diamante de grano D6 a D25 con liga de resina poliimida para el reacondicionamiento de sus filos. El proceso requiere velocidades periféricas de 20 a 30 m/s y refrigeración continua mínima de 5 L/min. Para más información sobre ligas disponibles, consulta nuestra sección de ligaduras abrasivas.

Tabla comparativa: Carburo vs. PCD vs. PCBN en operaciones de torneado

Preguntas frecuentes

¿Cuándo debo cambiar de insertos de carburo a PCD?

La señal más clara es el desgaste excesivo del inserto de carburo en pocas piezas sin que el ajuste de parámetros mejore la situación. Si el material es no ferroso y altamente abrasivo y el inserto no llega a 100 piezas antes del cambio, el PCD es la alternativa a evaluar. El análisis de costo por pieza, no el precio del inserto, es el criterio de decisión.

¿Puede el PCBN reemplazar al rectificado en acero endurecido?

En muchas aplicaciones, sí. El torneado duro con PCBN puede producir Ra de 0.4 a 0.8 µm y tolerancias de ±0.005 mm en aceros endurecidos entre 45 y 68 HRC. Para Ra menores a 0.2 µm o tolerancias menores a 0.002 mm, el rectificado con ruedas de CBN sigue siendo superior. Para profundizar, consulta nuestro blog sobre rectificado de acero: El CBN como elección superior.

¿Por qué el PCD no funciona en materiales ferrosos?

El carbono del diamante reacciona químicamente con el hierro a las temperaturas de corte, grafitizando el filo. Para materiales ferrosos, el PCBN es el superabrasivo correcto porque no contiene carbono y es estable frente al hierro hasta 1,400°C.

¿Cómo se recondiciona el filo de un inserto de PCD o PCBN?

Solo con ruedas de diamante de grano fino (D6 a D25) con liga de resina poliimida. Para definir la especificación correcta para tu proceso, puedes solicitar una consulta técnica gratuita.

Conclusión

Los insertos de carburo son la herramienta correcta para la mayoría de las operaciones en materiales convencionales. El PCD y el PCBN entran cuando el material impone condiciones que el carburo no puede manejar eficientemente. La decisión no es de presupuesto sino de análisis técnico del costo por pieza producida. En Eagle Superabrasives fabricamos tanto los compactos de PCD y PCBN como las ruedas de diamante que producen y reacondicionan sus filos. Contáctanos aquí para una evaluación técnica sin compromiso.
