A medida que el mundo se vuelve más interconectado, la relevancia de los semiconductores no deja de crecer. Estos dispositivos diminutos y complejos son el corazón de prácticamente todos los equipos electrónicos modernos: Desde el smartphone que revisas cada mañana hasta los sistemas computacionales que impulsan las operaciones industriales. En el centro de su fabricación se encuentra un proceso crítico: El corte de obleas wafers.
En México, este proceso cobra especial relevancia. La industria electrónica y de semiconductores ha crecido de forma sostenida en el país, impulsada por el nearshoring y la reconfiguración de cadenas de suministro globales. Estados como Jalisco, Nuevo León y Chihuahua concentran plantas de manufactura avanzada donde el corte preciso de obleas es parte del día a día. Por eso, entender qué son las obleas wafers y cómo se cortan correctamente ya no es solo una cuestión técnica: Es una ventaja competitiva.
¿Qué es una oblea wafer y cómo se fabrica?
Una oblea wafer es una lámina delgada de material semiconductor generalmente silicio sobre la que se imprimen los circuitos integrados que dan vida a chips, procesadores, sensores y otros dispositivos microelectrónicos. Su pureza debe superar el 99.9999999%, y su estructura debe ser monocristalina para garantizar el comportamiento eléctrico correcto.
El proceso de fabricación comienza con la purificación del silicio a partir de arena, seguida del crecimiento de un lingote monocristalino mediante el método Czochralski. Este lingote se corta en discos ultradelgados que se pulen en una de sus caras. El resultado: las obleas wafers listas para recibir los circuitos.

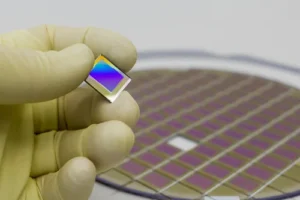

Una vez que la oblea ha sido grabada con sus circuitos, el siguiente paso es separarla en dies (o pastillas) individuales. Este proceso se conoce como singulación, y es ahí donde el corte de obleas wafers entra en acción.

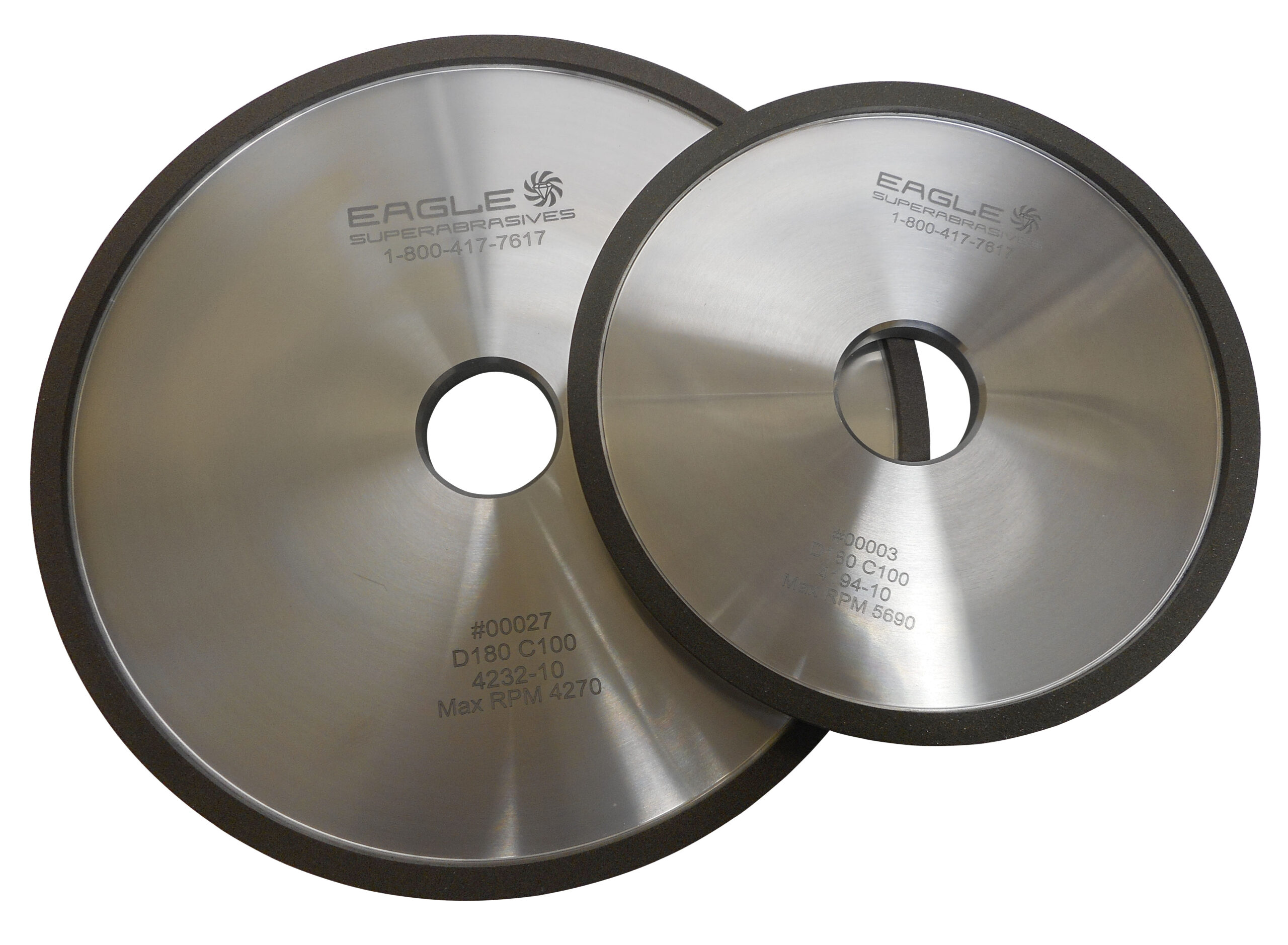

Para profundizar en las herramientas utilizadas en esta etapa, consulta nuestra guía sobre ruedas de diamante para semiconductores.
¿Qué es el corte de semiconductores (semiconductor dicing)?
El corte de semiconductores o semiconductor dicing representa uno de los pasos finales, pero más críticos, en la fabricación de dispositivos electrónicos. Después de que una oblea wafer ha sido impresa con sus circuitos, es necesario separar estos en chips o circuitos integrados individuales. Esta separación, llamada singulación, prepara cada die para su función en distintos componentes electrónicos.
Es notable cómo este proceso transforma una oblea uniforme en una colección de dies individuales, cada uno con la capacidad de alimentar un dispositivo único. La singulación es fundamental para aplicaciones microelectrónicas en MEMS (Sistemas Microelectromecánicos), así como para el campo de la fotónica, que sustenta nuestra infraestructura de internet y comunicaciones.
Las obleas wafers en el contexto de la manufactura mexicana
México ha consolidado su posición como un nodo clave en la manufactura de electrónica avanzada. El crecimiento del nearshoring ha traído consigo una mayor demanda de procesos de precisión como el corte de obleas wafers, tanto en empresas de manufactura por contrato como en proveedores de componentes para la industria automotriz, médica y aeroespacial.
En este contexto, contar con cuchillas de corte de alta calidad y un proveedor técnico de confianza marca una diferencia real en los costos de producción y el rendimiento por oblea. Conoce las aplicaciones industriales que atendemos en México para semiconductores y microelectrónica.
Las industrias que más se benefician del corte preciso de obleas wafers en México incluyen: la industria médica, la automotriz y la aeroespacial, todas presentes con planta en territorio nacional.
¿Cuál es la diferencia entre scribing y corte de obleas?
Aunque tanto el scribing como el corte de obleas buscan el mismo objetivo final: la singulación, emplean metodologías distintas:
Scribing (rayado)
Este proceso consiste en marcar o rayar la superficie de la oblea con una herramienta especializada. Una vez marcada, la aplicación estratégica de presión mecánica hace que la oblea se parta a lo largo de las líneas trazadas. Si bien es eficiente para obleas más gruesas, los esfuerzos mecánicos introducidos pueden ser un factor de riesgo.
Corte de obleas (dicing)
Este es un procedimiento integral. Mediante cuchillas de corte o láseres, la oblea se corta completamente. La cinta adhesiva de corte mantiene la oblea en su lugar durante la operación, evitando movimientos o desalineaciones. Mientras que el corte con cuchilla emplea un proceso de aserrado mecánico, el corte láser aprovecha la ablación del haz láser para un corte más limpio y preciso, especialmente en obleas delgadas y tamaños de die intrincados.
¿Cuál es la diferencia entre una sierra de corte y un láser de corte?
La distinción principal radica en la técnica empleada:
Sierra de corte de obleas
Funciona como un cortador mecánico de alta especialización. La hoja de sierra atraviesa la oblea semiconductora, removiendo material y creando lo que se conoce como kerf. La resistencia del die resultante, las calles de corte y la profundidad dependen de las especificaciones de la sierra y la cuchilla.
Corte láser de obleas
Una solución contemporánea que utiliza haces de láser de alta intensidad. Técnicas como el stealth dicing (DBG) optimizan las capacidades del láser para realizar micromodificaciones con un kerf mínimo y reducido estrés mecánico. Para obleas delgadas o aquellas que requieren máxima precisión, el corte láser suele ser la opción preferida.
¿Existen diferentes tipos de obleas wafers para semiconductores?
Por supuesto. El universo de las obleas wafers no se limita al silicio, aunque este sigue siendo dominante por su versatilidad y rentabilidad. Otros materiales como el arseniuro de galio (GaAs) han encontrado su nicho. El GaAs, por ejemplo, presenta propiedades que lo hacen ideal para aplicaciones de alta frecuencia, consolidando su lugar en dispositivos electrónicos de alta velocidad.
Para los procesos de rectificado y corte asociados a estos materiales alternativos, las ruedas CBN pueden ofrecer ventajas específicas en cuanto a estabilidad térmica y durabilidad. Consulta nuestro blog sobre ruedas CBN y sus ligaduras más comunes para más información.
¿Cuáles son las máquinas de corte de obleas wafers más comunes?
La elección de la máquina de corte suele corresponder al método de corte seleccionado:

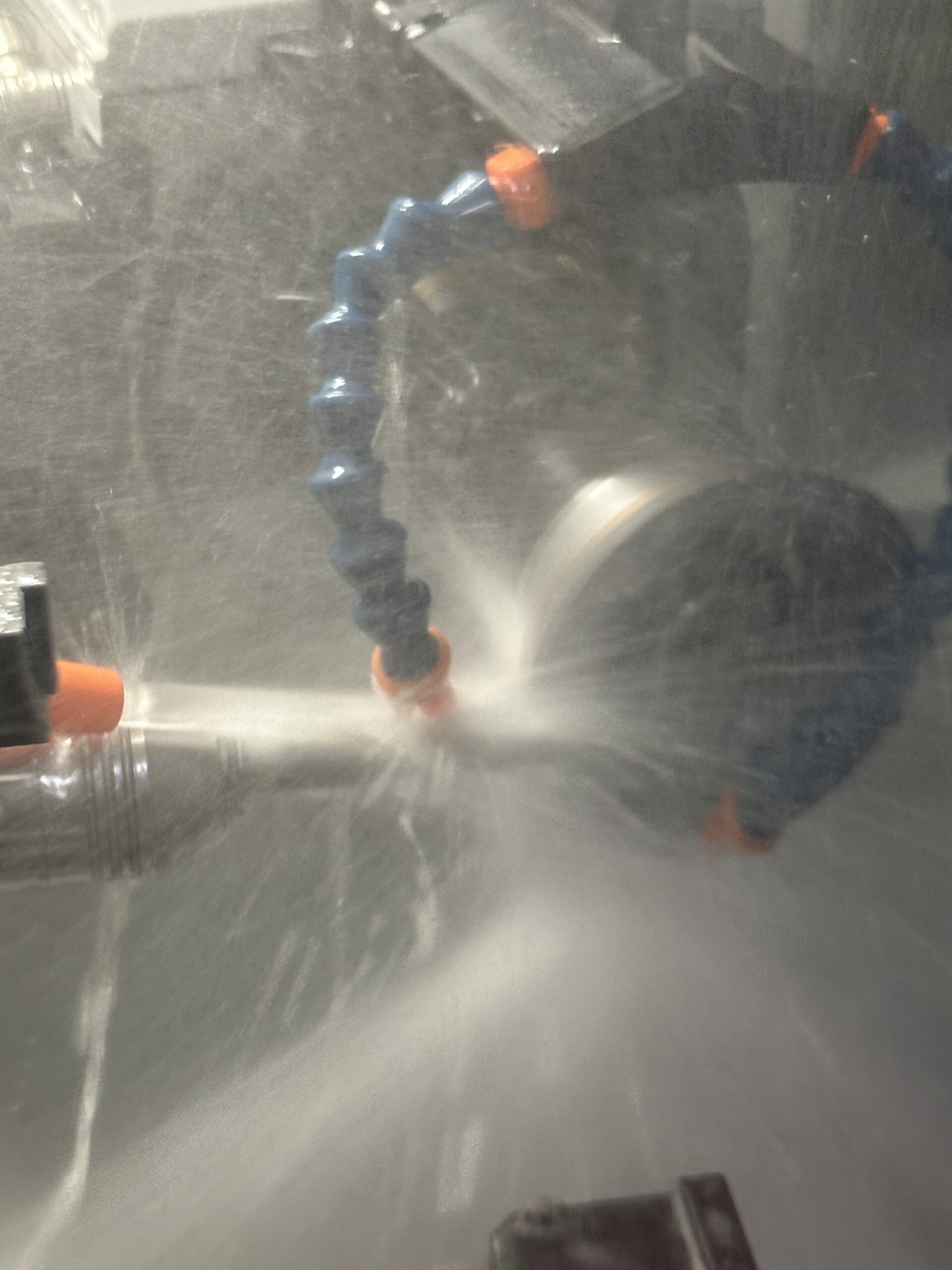

Máquinas de corte mecánico
Ideales para materiales desde silicio hasta arseniuro de galio, estas máquinas utilizan cuchillas de alta precisión para cortar las obleas.
Máquinas de corte láser
Reconocidas por su precisión, ofrecen alta producción y son especialmente adecuadas para obleas delgadas.
Máquinas de corte por plasma
Una tecnología en auge que promete mayor resistencia del die y optimización para tamaños de die más pequeños.
Máquinas híbridas
Combinan múltiples técnicas de corte, adaptándose a distintos materiales de oblea y requerimientos de producción.
Especificaciones clave de una cuchilla de corte de obleas wafers
La cuchilla de corte desempeña un papel determinante en el éxito del proceso. A continuación, las especificaciones esenciales:
| Especificación | Descripción técnica | Impacto en el proceso |
|---|---|---|
| Material de la cuchilla | Metal, resina o electrochapado, según material de oblea | Compatibilidad con silicio, GaAs, SiC |
| Grosor | Desde pocos micrones hasta dimensiones mayores | Define el ancho del kerf y el rendimiento por oblea |
| Tamaño de grano | Grano fino = acabado más suave; grano grueso = mayor velocidad | Calidad superficial del die cortado |
| Tipo de ligadura | Resina, metal o electrochapada | Durabilidad, dinámica de corte y velocidad de desgaste |
| Diseño del hub | Precisión en el montaje de la cuchilla | Exactitud del corte y alineación en la sierra |
Para conocer en detalle los tipos de ligaduras disponibles para cuchillas de corte de obleas, resina, metal y electrochapada, visita nuestra sección de ligaduras.
Conclusión
En el panorama global de la manufactura de semiconductores, el corte de obleas wafers es un proceso donde la ciencia y la ingeniería de precisión se encuentran. Cada corte incorrecto puede traducirse en pérdida de rendimiento, desperdicio de material y costos elevados.
En Eagle SuperAbrasives contamos con la experiencia, el catálogo y el respaldo técnico para ayudarte a elegir la cuchilla correcta para tu proceso de corte de obleas wafers. Si produces semiconductores en México o necesitas optimizar tus herramientas de corte, contáctanos hoy y te asesoramos sin compromiso.
