Los discos copa de diamante y CBN son herramientas esenciales en el rectificado de precisión, utilizados para dar forma, afilar y dar acabados a herramientas y piezas fabricadas en carburo, acero y superaleaciones. El disco copa adecuado, seleccionado según la forma FEPA, el tipo de liga y el abrasivo (diamante o CBN), garantiza una remoción de material óptima, un corte más frío y un acabado superficial superior en aplicaciones como el rectificado de herramientas y cortadores, rectificado de superficies y rectificado de cuchillas.
Entendiendo más sobre los discos copa para rectificado de precisión
Los discos copa son herramientas clave en la manufactura de precisión, donde la planicidad, el acabado superficial y la exactitud dimensional son fundamentales. A diferencia de las ruedas diseñadas para rectificado de pisos o concreto, los discos copa de Eagle Superabrasives están diseñados específicamente para rectificado de herramientas y cortadores, rectificado de superficies y rectificado de cuchillas en industrias como la aeroespacial, automotriz y médica.
Estas aplicaciones requieren un control preciso de la tasa de remoción de material, la gestión del calor y la calidad superficial, lo que hace que la geometría del disco y la selección de la liga sean factores críticos para el desempeño.
Formas FEPA de discos copa y sus usos
Elegir la forma FEPA correcta asegura que el disco se adapte tanto a la configuración de la rectificadora como al material que se va a trabajar. A continuación se muestran las formas más comunes utilizadas en rectificado de precisión:
11V9 – Disco copa cónico
Ideal para operaciones de rectificado de herramientas y cortadores, como el rectificado de flautas y cortadores profundos en herramientas de carburo.
- Ventajas: Excelente despeje del disco para rectificado de perfiles o formas complejas.
- Mejor uso con: Diamante para carburo; CBN para HSS o aceros endurecidos.
6A2 – Disco copa recto
Utilizado ampliamente en rectificado de superficies y rectificado de cuchillas.
- Ventajas: La cara plana permite un control preciso de la planicidad y la geometría del filo.
- Mejor uso con: Diamante para carburo y cerámicos; CBN para materiales ferrosos.
12A2 / 12V9 – Disco copa acampanado
Los discos copa acampanados se utilizan para rectificado frontal y remoción pesada de material, donde el despeje de viruta y el acceso del refrigerante son críticos.
- Ventajas: Mejor enfriamiento y menor carga del disco en condiciones de rectificado agresivas.
- Mejor uso con: Diamante para materiales no ferrosos; CBN para aceros y superaleaciones.
Disco copa de diamante vs disco copa de CBN
La elección entre diamante y CBN depende directamente del material que se va a rectificar:
- Discos copa de diamante – El abrasivo más duro conocido, ideal para carburo de tungsteno, cerámicos y materiales compuestos. Excelente para herramientas de corte y piezas de desgaste.
- Discos copa de CBN (Nitruro de Boro Cúbico) – Diseñados para materiales ferrosos como aceros para herramientas, aceros endurecidos y superaleaciones. El CBN mantiene estabilidad química con el hierro, lo que lo convierte en la mejor opción para el rectificado de cuchillas y herramientas de acero.
Selección del tamaño de grano y del sistema de liga
Tanto el tamaño de grano como el tipo de liga influyen directamente en el corte, el comportamiento térmico y el acabado del proceso de rectificado.
Tamaño de grano
- Grueso (80–120): Para remoción rápida de material y rectificados iniciales.
- Medio (150–240): Balance ideal para la mayoría de aplicaciones de rectificado de herramientas y superficies.
- Fino (320+): Utilizado para acabados de filo o aplicaciones de pulido.
Tipos de liga
- Liga resinada: Ofrece un corte más frío y acabados más suaves; ideal para herramientas de carburo y HSS.
- Liga vitrificada: Rígida y estable en forma, ideal para rectificado CNC de herramientas donde la precisión es crítica.

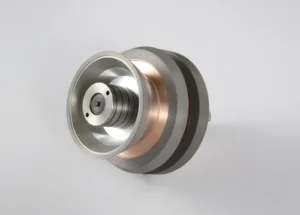

- Liga híbrida: Combina resina y metal para mayor durabilidad y desempeño agresivo.
Aplicaciones en industrias de precisión
Rectificado de herramientas y cortadores
Se utiliza para el rectificado de flautas, cortes profundos y despejes en herramientas de corte de carburo y HSS. Los discos copa 11V9 y 12V9 son comunes en rectificadoras CNC de herramientas y cortadores.
Rectificado de superficies
Los discos copa 6A2 y 12A2 permiten generar superficies planas y precisas en aceros para herramientas, piezas brutas de carburo y componentes de desgaste.
Rectificado de cuchillas
Para el afilado de cuchillas industriales y cuchillas de cepillado. Los discos copa de CBN son ideales para cuchillas HSS, mientras que el diamante es mejor para cuchillas con punta de carburo.
Optimización de velocidad, carga del husillo y refrigerante
El rendimiento depende de una correcta configuración de la máquina y del flujo adecuado de refrigerante:
- Mantén las RPM correctas y nunca excedas la velocidad nominal del disco.
- Ajusta gradualmente la carga del husillo hasta lograr un corte estable sin empastar el disco ni generar exceso de calor.
- Aplica el refrigerante correctamente para extender la vida del disco y mantener temperaturas estables.
Para mejores resultados, combina tu disco con GrindClean Coolant de Eagle, que mejora la calidad superficial y reduce el desgaste del disco.
Por qué elegir discos copa de diamante y CBN de Eagle Superabrasives
Eagle Superabrasives diseña y fabrica discos copa de diamante y CBN personalizados para talleres de herramientas y plantas de producción.
Cada disco se diseña específicamente según:
- La configuración de la máquina y el sistema de montaje
- La composición del material (carburo, acero, cerámico, etc.)
- El acabado deseado, el tiempo de ciclo y la vida útil del disco
Con tecnología propia de ligas y uno de los inventarios más grandes de diamante y CBN en Estados Unidos, Eagle ofrece soluciones específicas por aplicación para fabricantes de herramientas, rectificadores de superficies y fabricantes de cuchillas.
Obtén el disco copa adecuado para tu operación
Tu rueda de rectificado debe adaptarse a tu proceso, no al revés. Conecta con nuestro equipo de ingenieros para especificar el disco copa de diamante o CBN ideal para tu configuración de rectificado de precisión.
